JAY_PRE_02 ｜ 力量與體積的試煉：6L6G 真空管推挽後級機

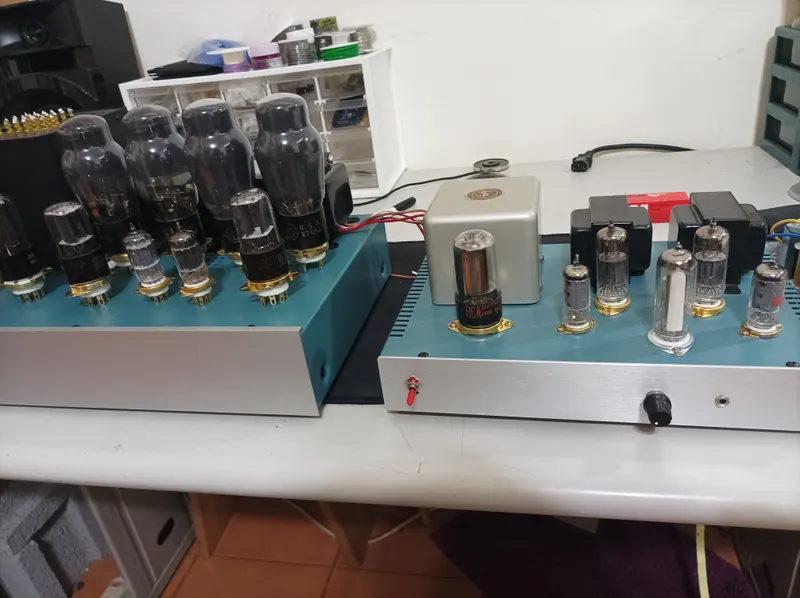

這是我的第一台大功率真空管推挽（Push-Pull）後級放大器。

從單端（Single-Ended）跨入推挽架構，不只是電路複雜度的翻倍，更是對變壓器負載能力與電源功力的一大考驗。而這一切的起因，源自於一對極具挑戰性的巨獸喇叭。

為了馴服巨獸：走向推挽架構的動機

當時手邊多了一對搭載 15 吋低音大單體與號角高音 的音響系統。面對如此大口徑的低音單體，先前幾瓦的單端小機器在控制力上顯得有些捉襟見肘，難以發揮出 15 吋單體應有的澎湃低頻與號角高音的動態。

為了獲得充足的驅動功率與絕佳的低頻控制力，我決定規劃設計這台 6L6G 推挽功率擴大機。

十管齊發！怪獸級的硬體架構

推挽架構意味著每個聲道都需要兩支功率管在上、下半週協同輸出，這讓整台機器的元件密度與重量直接拉滿。

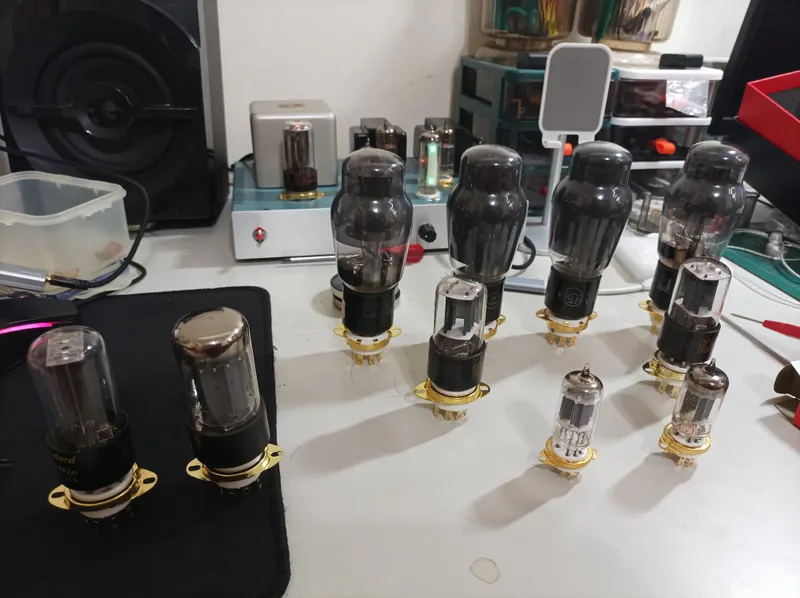

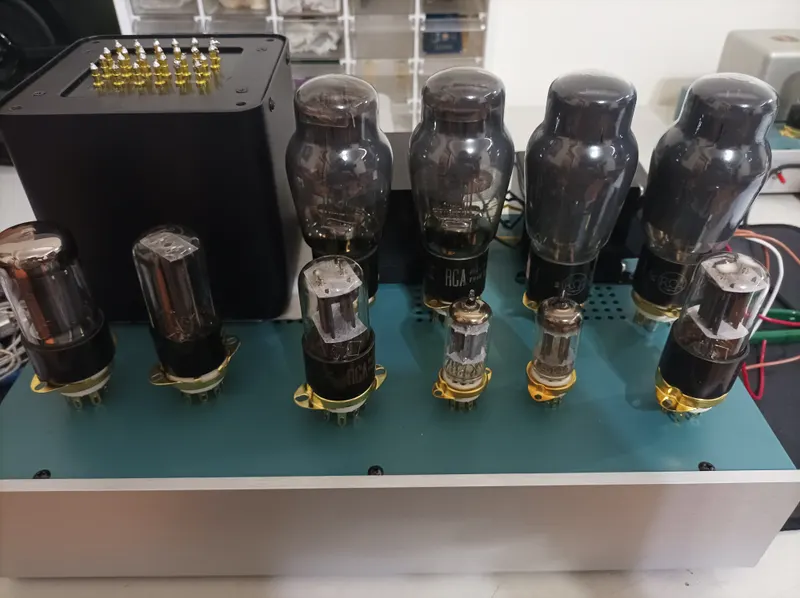

這台機器一共動用了 10 支真空管 的豪華陣容，線路與電源配置如下：

• 電源整流： 採用強悍的雙單聲道獨立供電概念，左右聲道各由一支 5AR4 負責整流。

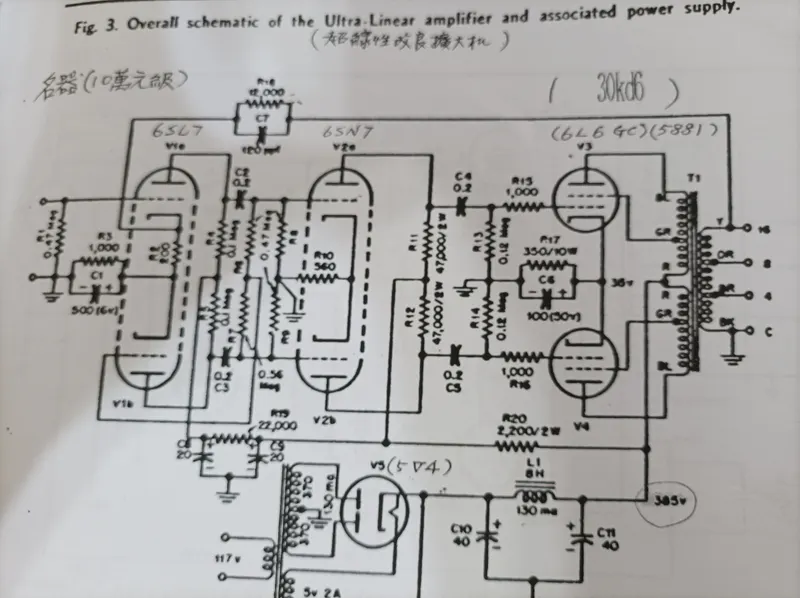

• 電壓放大與倒相驅動： 由 4 支訊號管負責，架構為 12au7 進行初級放大後，推動 6SN7 進行精準的倒相與驅動。
• 功率輸出： 四支葫蘆型的經典 6L6G 功率管進行推挽輸出。

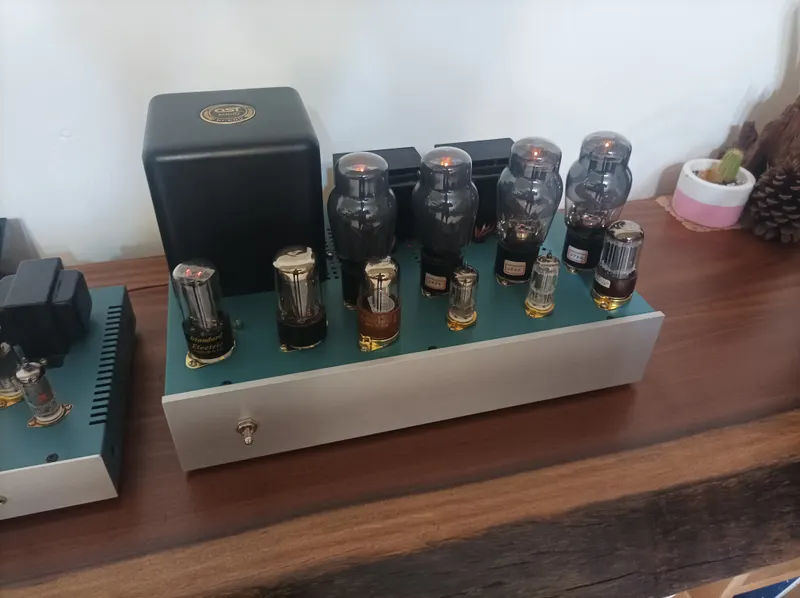

除了十支管子一字排開的視覺震撼，這台機器在變壓器的用料上也毫不手軟。全機一共使用了 5 顆沉甸甸的變壓器（包含電源、電感與輸出變壓器）。組裝完成後，整台機器的重量非常驚人，搬動它對體力絕對是一場硬核考驗。

聽感反思：成長路上的珍貴養分

上電開聲後，推挽架構帶來的動態與能量感確實驚人，15 吋低音單體被推進得有條有理，聲音表現相當不賴。

不過，誠實地面對自己，當時在整體線路佈局、雜訊抑制以及細部的音色調校功力上，回頭來看仍有些許青澀與待加強之處。推挽機雖然帶來了充沛的功率，但要做到像三極管單端那樣極致通透、背景漆黑的細膩度，還需要更深厚的調校經驗。

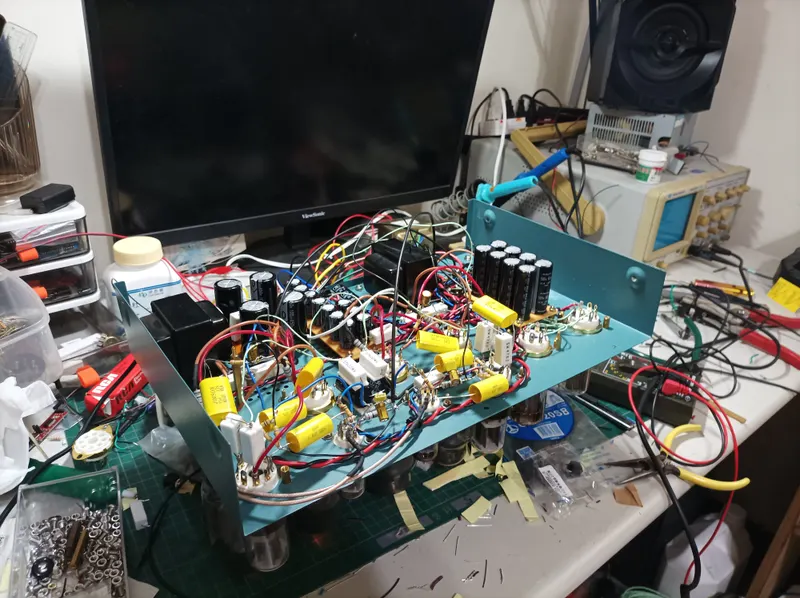

這台 6L6G 推挽機雖然稱不上完美，但它讓我累積了大功率、多管機的佈線與電流平衡經驗，也是我手作生涯中非常重要且巨大的一步。
