JAY_01 ｜ 1626 真空管單端後級耳機&喇叭一體擴大機 (Darling Amp)

緊湊空間裡的音響美學

在國際真空管 DIY 界中，1626 單端甲類放大電路因其細膩、甜美的音色，擁有一個極具親切感的名字——「Darling Amp」。雖然它的輸出功率僅有微小的 0.75W + 0.75W，但用來推動高靈敏度的全音域喇叭或精緻的書架喇叭可謂恰到好處，若作為耳機擴大機使用，更是絕配。

這台機器的誕生源於我的朋友廖先生。他平常熱愛沉浸在耳機與喇叭系統的音樂世界中，無奈租屋處空間有限，容納不下動輒巨大沉重的傳統大功率管機。這台兼具耳擴與驅動喇叭雙重功能、身形緊湊的 1626 正好能量身解決他的空間痛點。

發燒零件與職人鑽孔備料

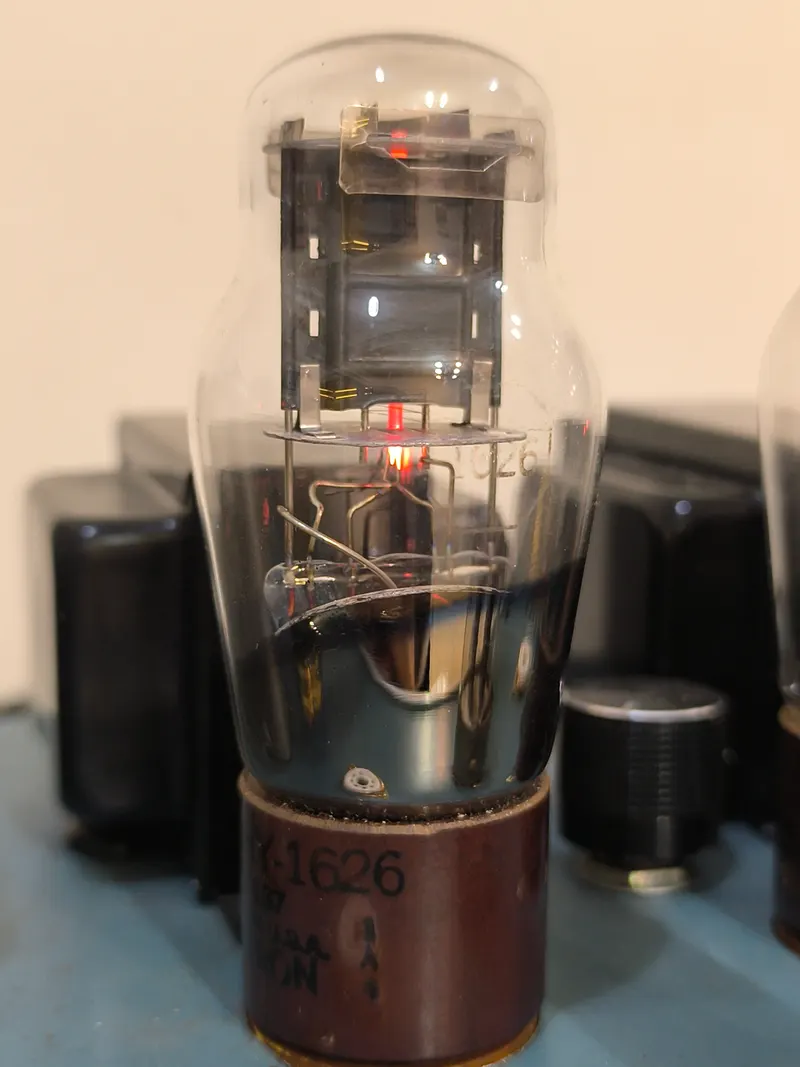

本機的靈魂核心，源自於我手邊收藏的一批美國 HYTRON 1626 全新古董真空管。為了給這些優秀的功率管一個穩固且對稱的家，機殼的工藝精準度至關重要。

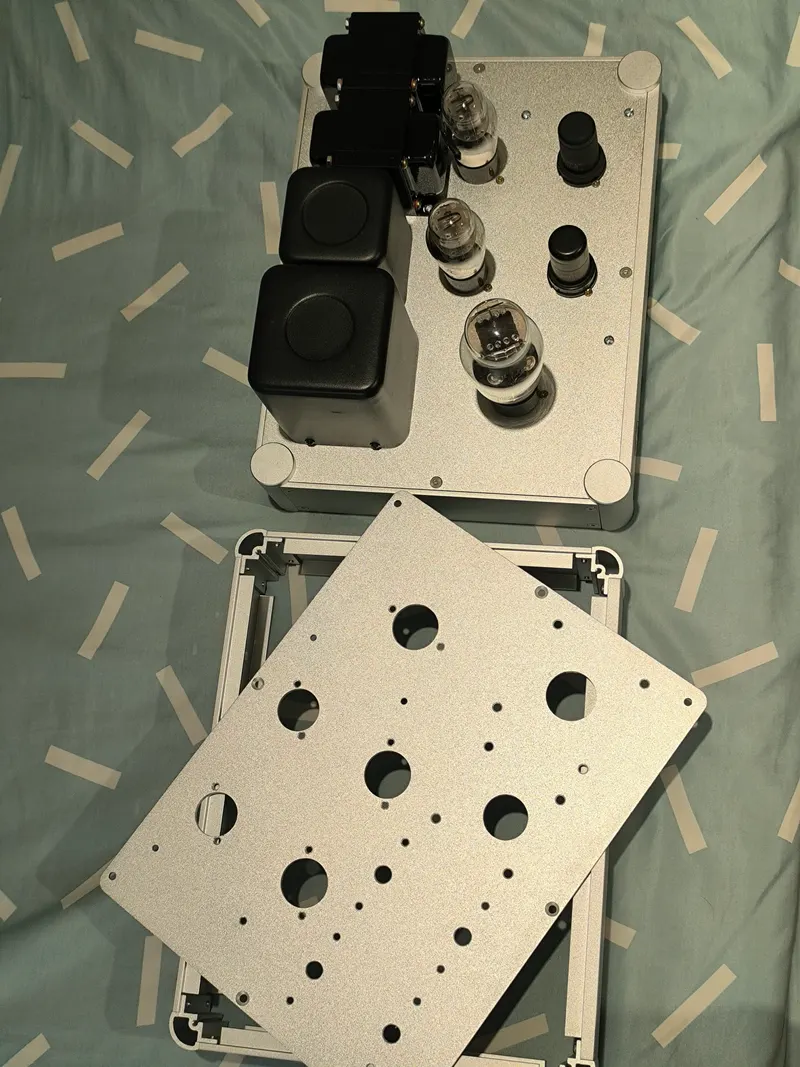

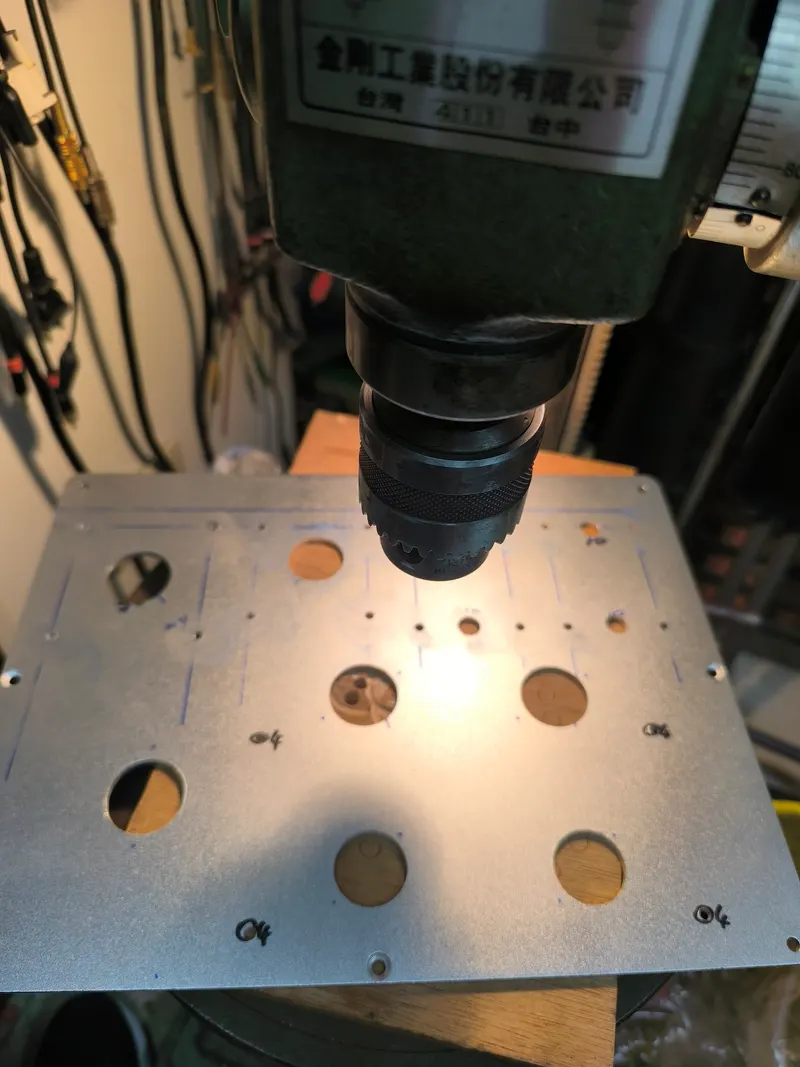

手工打造最硬核的考驗莫過於金屬機殼的打洞與開孔。非常感謝台北西寧市場的阿吉老闆，慷慨提供他店內的專業鑽床供我使用，才讓這台機器的變壓器與管座孔位得以擁有完美的精度與俐落的切面，順利完成基礎硬體的架設。

電感負載與鐵殼屏蔽線路設計

在電路架構上，我摒棄了傳統的電阻負載，進行了更具挑戰性的非典型設計：

• 驅動級與耦合： 前級採用了 電感負載 取代傳統的屏極電阻，藉此獲得更充沛的動態與電壓擺幅，再透過精準的 RC 耦合推動後級的 1626。
• 鐵殼管的物理屏蔽： 前級驅動管特別選用 6C5 鐵殼管。由於耳機系統的靈敏度極高，對任何一絲微弱的雜訊都難以容忍，6C5 獨特的金屬外殼剛好形成了天然的電磁屏蔽作用，能將環境干擾降至最低，確保背景如深淵般漆黑。
• 調音電阻選料： 全機的訊號路徑與陰極電阻均採用聲音溫潤、中頻醇厚的炭晶電阻；而講求高穩定度與耐壓的高壓供電及洩放迴路，則使用耐用度極佳的金屬膜電阻。

整流管風味的「手沖咖啡」實驗

由於我目前聆聽系統靈敏度極高，整台機器的前端訊號或電源稍有變動，聲音的風味走向就會隨之產生微妙的變化。

這種敏銳的調音過程，簡直就像是用不同的手法與參數去沖煮一杯咖啡。明明使用的是同款淺焙咖啡豆，只要稍微調整水溫、流速或注水節奏，就能帶出截然不同的層次與風味。

在調校期間，我們兩個人關在工作室裡玩得不亦樂乎，瘋狂更換各種管子進行交叉聽感比對：

• 整流管大亂鬥： 從不同廠牌的標準 5Y3GT，一路試到極為稀有的吊燈絲 5Y3GT；接著換上氣勢磅礴的吊燈絲 5U4G，甚至連古老的 80 整流管都翻出來上陣。
• 驅動管微調： 除了 6C5，我們也換上 6J5 來細細品味不同訊號管之間的音色線條差異。

在反覆對比後，我們在理性量測與感性聽感之間找到了最動人的平衡。最終，我多送了廖先生一支聲音表現沉穩、線條扎實的鐵殼 5T4 整流管，為這場調音實驗劃下完美的句點。

開聲試聽與完美交機

廖先生前來工作室進行最終成品視聽時，一開聲，那種極致通透、細緻且絲毫不帶火氣的樂音瞬間填滿了空間，讓他非常滿意。

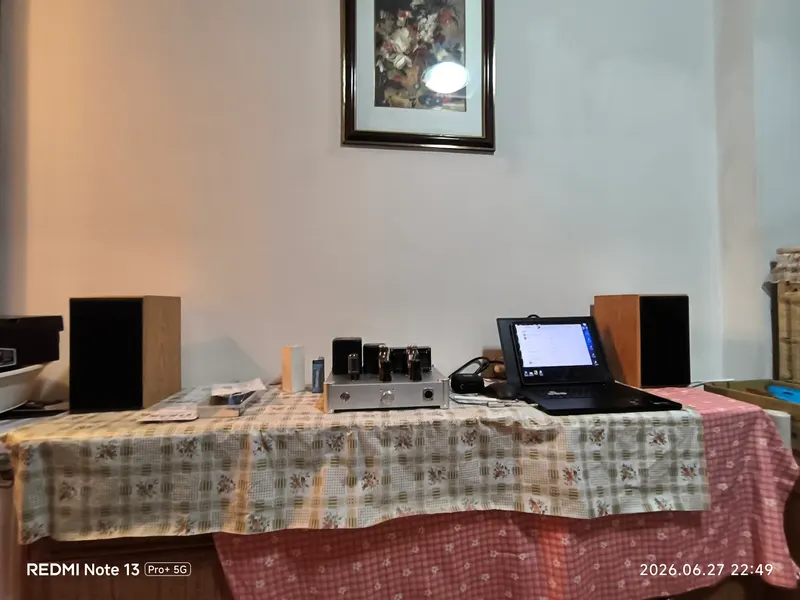

這台1626擴大機順利通過了嚴苛的耳機與喇叭雙重考驗。這台 Darling Amp 用實力證明了音響並不一定要追求驚人的瓦數，將正確的架構放進合適的空間，手工藝的浪漫就能釋放出最動人的樂章。目前機器已正式交機，在廖先生的專屬空間裡溫暖服役中。

這是台北廖先生關燈錄影的試聽影片(他說似乎手機錄音效果不太好XD)：
